HZ6Y-50C3 高温型50Mpa 大口径仪器测试电磁阀

HZ6Y-50C3 高温型50Mpa 大口径仪器测试电磁阀

控制方式：常开型，常闭型

电源电压：AC220/AC230/AC240V 50/60Hz，DC24V，允许波动±10%，其它定制。

阀体材质：不锈钢【304/316L】

适用介质：气体、液体、蒸汽、油类

流体压力：0～100Mpa

温度范围：不锈钢-40～300℃ ，铸钢-29～220℃，特殊定制

防护性能：IP54/IP65

连接方式：内螺纹、法兰

郝立公司专业提供电磁阀系列产品，欢迎来电咨询相关电磁阀产品详细信息，结构尺寸参数、价格等详情，我们将竭诚为您提供优质的服务！

产品介绍
说明书下载

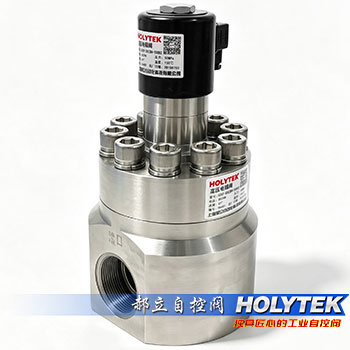

HZ6Y系列大口径高压/超高压电磁阀是上海郝立自控阀生产的一款主要应用于高压/超高压场合的电磁阀，最高适用压力达到200MPa以上，通径越小适用压力越高。本系列高压电磁阀为先导式结构，基本原理为：当线圈通电时产生电磁力使动铁芯向上提起打开副阀口，关闭主阀口的活塞上腔压力由副阀口泄压，上腔压力减小，活塞在下腔介质压力的作用下被推动向上运动，主阀口打开，阀门为打开状态。当线圈断电时，电磁力消失，动铁芯在自身重力和弹簧弹力的作用下向下运动，关闭副阀口，介质由活塞平衡孔持续进入上腔使上腔压力升高并超过下腔压力，活塞在压差作用下紧紧关闭主阀口，阀门为关闭状态。常开型原理正好相反。

上海郝立自控阀出品的HOLYTEK品牌小口径高压电磁阀因结构设计合理，工艺精良，配件线圈和阀体材料均选用高档次材料，综合性能优越，稳定性突出，使用寿命长。接口方式有内螺纹，法兰，和焊接等，满足各种工况场合。本系列产品广泛应用在机械设备、船舶重工、实验、供气、给水排水、消防、电力、冶金、石化、暖通、工业设备、工业炉、锅炉、化学、管道介质自动化控制等领域。

HZ6Y系列大口径高压/超高压电磁阀阀芯均为不锈钢活塞式，动密封性能高，寿命长。活塞与金属阀腔不产生直接摩擦，阀体安装向无限制。精制线圈，不易烧毁。长时间停止动作重新启动，动作同样灵敏。

● 通径范围：DN40～DN100。

● 控制方式：常闭型、常开型、自保持。

● 压力范围：4.0～300Mpa。

● 阀体材质：304不锈钢,316不锈钢。

● 流体范围：气体、液体、蒸汽、油类。

● 环境温度：-30～+80℃（特制：-40～+120℃）。

● 流体温度：-9～200℃

● 密封材质：PTFE、PEEK、紫铜，(特需：VITON)。

● 电源电压：AC220/AC230/AC240V 50/60Hz，DC24V，允许波动±10%，其它电压定制。

● 电气连接：接线盒式（普通型）、引线式（防爆型）。

● 建议水平安装，线圈垂直向上可延长寿命。

● 特殊选配：防爆型（防爆等级ExdⅡCT5）、常开型、手动开关、定时功能、信号反馈。
